端口编号 |
端口名称 |
源 |
功能 |
|
1 |
VM |
|
直流电源输入端20-26V，1.5A |
|
2 |
GND |
|
电源直流参考地 |
|
3 |
RX |
主机 |
阀控制器的RS232/RS485信号输入端，接收来自主机的数据 |
|
4 |
TX |
阀控制器 |
阀控制器的RS232/RS485信号输出端，反馈数据给主机 |
|
5 |
GND |
|
信号地 |
注：端口2和5的GND是内部连接在一起的。
十．定制服务，可根据客户对通道数要求，材料的要求进行产品定制。
警告：
1.本设备电源为DC24v，正极与负极不可反接，有烧毁主板的危险。
2.本端口的通信接口支持RS232电平，不可直接与TTL,LVTTL电平的接口相连，否则有烧毁与之相连接口电路的风险。

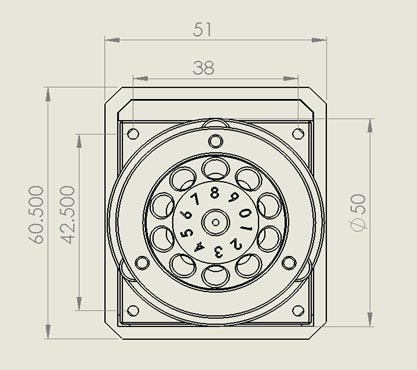

42.5*38为面板安装尺寸中心距离，孔为m3螺纹固定

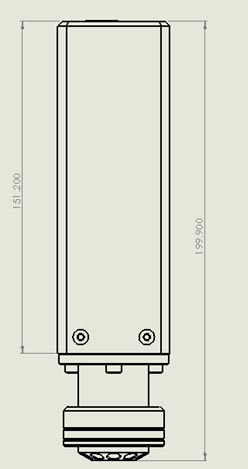

外形尺寸：
功能介绍：
1. 此款切换阀为两位10通道。
2. 中心孔为公共通道位，可由转子带动进行1-10位的切换。
3. 通道为通径为直径1.5mm负

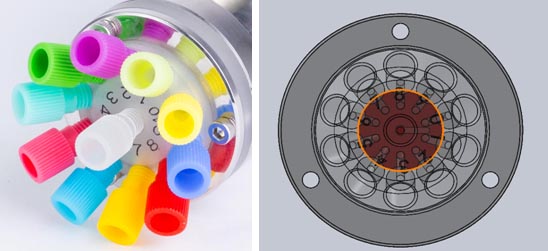

4. 如图
5．阀体螺纹接口为1/4-28牙。
6. 最大气密性0.8-1mpa
7. 最大耐水压力1.0-1.2mpa
8. 阀头和阀芯材质为特种耐磨氟塑料，具有可靠的化学性能，和物理性能。
9. 阀体通过液体中最大颗粒物直径不大于0.1mm。如有小悬浮颗粒建议使用过滤装置，可有效提高阀体寿命
通信协议：
1， 串口设置：
波特率：115200 （可根据需要更改）
校验位：NONE
数据位：8
停止位：1

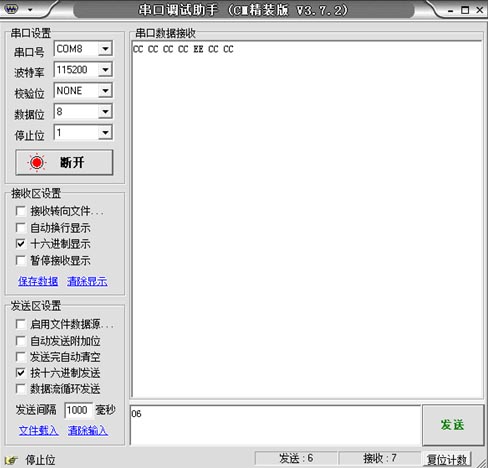

设置如下图：
控制命令（16进制）：
|
指令名 |
指令代码 |
阀控制器反馈数据 |
说明 |
|
复位 |
0xAA |
0xCC |
阀控制器收到该指令后，将自动转动到复位位置，所有阀的通道都将关闭，电机停止后，反馈0XCC给主机。 |
|
换向 |
0x01-0x0F |
0xCC或者0xEE |
阀控制器收到该指令后，将自动转动到第N(指令数字制定的）个通道，电机停止后，反馈0XCC给主机。
例如：
发送02,阀转动到第2个通道；
再发送03，阀再转动第到第3个通道；
再发送01，阀再转动第1个通道；
如果发送的通道数超过阀体最大的通道数，阀控制器将反馈0xEE，表明指令无效，指令错误。
|
|
无效指令 |
0x10-XXXX |
0XEE |
该反馈表明：阀正在运行或者指令代码不符要求，发送指令无效 |
|
查询阀体通道数 |
0xCC |
0x01-0x0F |
阀控制器收到该指令后，将发送阀体最大的通道数给主机。 |
产品质保：
1. 此款产品质保一年，在质保标签不撕毁的情况下一年内有任何质量问题厂家负责更换。
2. 如人为损坏厂家收取一定的维修费用进行维修。
